Jak navrhnout nádrže na transformátorový olej pro drsná prostředí
Projektovánínádrže na transformátorový olej pro drsná prostředívyžaduje více než jen zvýšení tloušťky barvy nebo oceli. Nádrž transformátorového oleje, která dobře funguje v mírném vnitrozemském klimatu, nemusí přežít roky působení soli, pouštního prachu, průmyslových chemikálií nebo prudkého cyklování teplot. Spolehlivý výkon pochází z přizpůsobení materiálu, struktury, svařování, těsnění a nátěrového systému danému místu.
Termínnádrž transformátorového olejese vztahuje na svařovaný kryt, který obsahuje izolační kapalinu a podpírá armatury transformátoru. Hledané fráze jako napřtransformátor olejové nádržeaolejová nádrž v transformátoruobvykle odkazují na stejnou součást, ačkoli nádrž na transformátorový olej je jasnějším technickým termínem. Nemělo by se zaměňovat se samostatnýmzásobník transformátorového olejepoužívá se pro manipulaci s volně loženým olejem.
1. Pochopení environmentálních rizik pro nádrže transformátorového oleje
„Drsné prostředí“ může znamenat velmi odlišné věci. Anádrž na pobřežní transformátorový olejčelí chloridům ve vzduchu a dlouhým obdobím vlhkosti povrchu. Anádrž na olej pouštního transformátorumusí zvládnout sluneční záření, prach a velké denní{0}}až{1}}noční změny teploty. Chemické závody mohou vystavit nádrž agresivním výparům, zatímco avysoko{0}}výškový transformátorčelí silnější expozici ultrafialovému záření a snížené hustotě vzduchu.
Hodnocení místa by mělo zaznamenat teplotu, vlhkost, slanost, znečišťující látky, nadmořskou výšku, vítr, seismické požadavky a úroveň záplav. Projekt specifikovaný z−40 stupňů až +50 stupňůpokrývá rozsah okolního prostředí 90 stupňů, ovlivňující pohyb oceli, pružnost těsnění, povlaky a připojené potrubí.
2. Výběr správné oceli pro drsné provozní podmínky
Nádrže transformátorů jsou běžně vyráběny ze svařitelné konstrukční uhlíkové oceli, ale jakost musí vyhovovat nejnižší návrhové teplotě, požadované pevnosti a postupu svařování. Pro azakázková nádrž na transformátorový olej, houževnatost při nízkých-teplotách může být stejně důležitá jako pevnost při-pokojové teplotě.
Certifikáty oceli by měly potvrzovat složení a mechanické vlastnosti. Tloušťka desky musí být vypočtena z velikosti nádrže, šířky nepodporovaného panelu, tlaku, vakua a přepravního zatížení-ne zkopírováno z menšího provedení. Přidání přídavku na korozi nemůže nahradit účinný nátěrový systém, protože napadení je zřídka rovnoměrné.
3. Návrh konstrukce nádrže pro tlakové, vakuové a mechanické zatížení
Spolehlivýkonstrukce nádrže na transformátorový olejmusí vydržet více než hmotnost oleje. velkýolejová nádrž výkonového transformátorumůže dojít k podtlaku během plnění oleje, vnitřnímu tlaku během provozu nebo testování, zvedacím silám, dopravním vibracím, větru a seismickému zatížení. Velké ploché desky jsou zvláště citlivé na vyboulení pod vakuem, takže rozteč výztuh a kontinuita svaru jsou důležité stejně jako jmenovitá tloušťka desky.
Analýza konečných prvků může identifikovat napětí kolem zvedacích ok, rohů krytu, otvorů ventilů a přírub chladiče. Na40 m/s, základní dynamický tlak větru je přibližně1,0 kPapřed tvarem, poryvem a bezpečnostními faktory. Do zátěžového modelu musí být zahrnuty nástavce, podpěry konzervátoru a potrubí.
4. Prevence úniku oleje prostřednictvím spolehlivého svařování a těsnění
Ve vlhkém nebo korozivním prostředí se z malé vady svaru může rychle stát trvalý únik oleje. Voda a nečistoty se shromažďují kolem svarových špiček, konzol a překrývajících se desek, což urychluje selhání povlaku a místní korozi.
Spolehlivýsvařování transformátorové nádržezačíná návrhem spoje, který minimalizuje nepřístupné štěrbiny a zbytečné přerušované svary. Parametry svařování, přídavné materiály a sekvence musí odpovídat oceli. Tenké panely vyžadují kontrolovaný přívod tepla, zatímco silné nástavce vyžadují adekvátní penetraci bez náhlých přechodů napětí.
Rovinnost příruby, stlačení těsnění a vyrovnání potrubí jsou stejně důležité. Zvukový svar nemůže kompenzovat zkreslení nebo vnější zatížení potrubí. Kritické švy vyžadují postupnou vizuální kontrolu a příslušné ne{2}}destruktivní testování.
5. Výběr správného antikorozního nátěrového systému-
Výběr povlaku pro anádrž transformátorového oleje odolná proti korozi-by měla být založena na korozivnosti prostředí a požadované trvanlivosti, nikoli pouze na barvě. ISO klasifikace koroze jako napřC3, C4 a C5poskytují užitečný rámec, zatímco ISO 9223 zohledňuje teplotní-vlhkostní podmínky, znečištění oxidem siřičitým a salinitu ve vzduchu.
A Nátěr nádrže transformátoru C5může vyžadovat abrazivní otryskání, vysoce výkonný -základní nátěr, bariérový nátěr a UV-odolný vrchní nátěr. S dodavatelem nátěru se dohodněte na přesném systému a tloušťce suchého- filmu. Specifikace "barvy C5" bez přípravy, úpravy hran, intervalů mezi nátěry a kontrolních kritérií je neúplná.
Svary, ostré hrany, oblasti šroubů a úzké mezery si před nanesením plného nátěru zaslouží pruhový nátěr.
6. Přizpůsobení konstrukce nádrže transformátoru různým extrémním prostředím

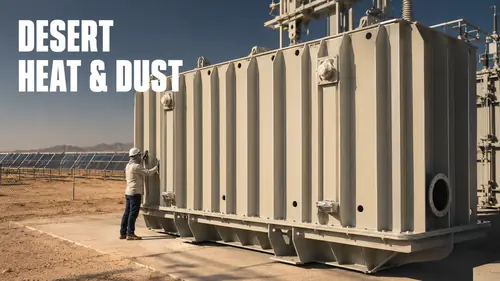

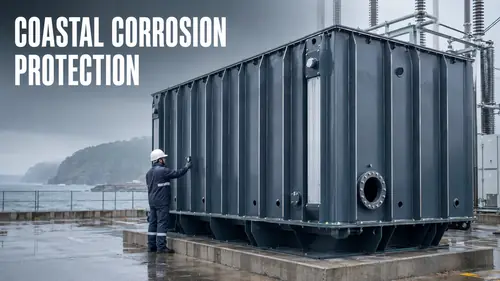

Různá prostředí vyžadují různé technické odezvy. Anádrž na pobřežní transformátorový olejpotřebuje utěsněné štěrbiny, pečlivé odvodnění a silnou ochranu proti chloridům. Anádrž na olej pouštního transformátorutěží ze světlého -barevného UV-svrchního nátěru, chráněných průduchů a uspořádání, které nezachycuje prach kolem chladicích povrchů.
A studená-nádrž na olej transformátoru klimatuvyžaduje vhodnou houževnatost oceli, nízkoteplotní{0}}těsnění a flexibilní potrubní spoje. Avysoko{0}}výškový transformátorpotřebuje tepelnou a izolační koordinaci, protože snížená hustota vzduchu ovlivňuje chlazení a vůle. Rozvodny náchylné k povodním- potřebují zvýšené armatury a ukotvení proti vodním silám.
Univerzální „nádrž na drsné prostředí- neexistuje“. Návrh by měl reagovat na dominantní riziko lokality, aniž by přidával složitost, která neposkytuje žádné praktické výhody.
7. Testování tlaku, netěsnosti a povrchové-ochrany před dodáním
Testování musí potvrdit mechanickou integritu i dlouhodobou{0}}ochranu povrchu. Kontroly rozměrů by se měly týkat středů přírub, rovinnosti krytu, montážních bodů a celkového zkreslení předtím, než povlak skryje výrobní detaily.
Každá dokončená nádrž by měla projít kontrolouzkouška těsnosti nádrže transformátoruna základě jeho schváleného návrhu. Jako jeden tovární příklad může být testována vhodně navržená nádrž150 kPa po dobu 20 minut, po které následovala druhá kontrola. Toto není univerzální hodnota; zkušební tlak musí odpovídat specifikaci zákazníka a ověřeným konstrukčním limitům.
Kontrola nátěru by měla zahrnovat čistotu povrchu, podmínky aplikace, suchou{0}}tloušťku filmu a opravy poškozených-hran. Zprávy by měly zůstat dohledatelné k sériovému číslu nádrže.
8. Spolupráce se spolehlivým výrobcem vlastní transformátorové olejové nádrže
A zakázkový výrobce nádrží na transformátorový olejby měl dělat víc než jen vyrábět podle výkresu. Technická revize by měla zpochybnit nejasné poznámky k nátěru, nepodporované nástavce, obtížný přístup ke svarům a nerealistické požadavky na zkoušky před zahájením výroby.
Nantong Zhihe Electric podporuje výrobu-výroby transformátorových olejových nádrží s řízeným svařováním, kontrolou rozměrů,100% testování těsnostia pro konkrétní-projektAntikorozní-ochrana C3–C5. Výrobní záznamy lze sladit s plánem kvality projektu.
Při porovnání adodavatel nádrží transformátorového oleje, kupující by měli poskytnout výkres nádrže, jmenovitý výkon transformátoru, požadavky na tlak a vakuum, teplotní rozsah, kategorii koroze, údaje o větru nebo seismice a místo určení. Jasné vstupy snižují redesign, riziko úniku a nákladné opravy na místě.
Často kladené otázky
Jaké podmínky jsou pro nádrž transformátorového oleje považovány za drsné?
A nádrž na transformátorový olej v drsném prostředí-může čelit pobřežní solné mlze, vysoké vlhkosti, pouštnímu horku a prachu, nízkým teplotám, ultrafialovému záření, průmyslovým znečišťujícím látkám, vysoké nadmořské výšce, záplavám, silnému větru nebo seismickému zatížení. Před výběrem materiálu, struktury a nátěrového systému by měla být identifikována dominantní rizika.
Která ocel je vhodná pro transformátorové nádrže v chladném prostředí?
Třída oceli by měla poskytovat požadovanou pevnost, svařitelnost a rázovou houževnatost při minimální projektované teplotě. Správnou třídu nelze vybrat pouze z okolní teploty; tloušťka desky, návrh spoje, postup svařování, mechanické zatížení a použitelné projektové normy musí být také přezkoumány.
Jak vakuum a vítr ovlivňují konstrukci nádrže transformátorového oleje?
Vakuum může způsobit prohnutí velkých plochých desek, zatímco zatížení větrem působí na nádrž a externí příslušenství, jako jsou podpěry konzervátoru a potrubí. Technici by měli vypočítat tloušťku desky a rozteč výztuh a poté zkontrolovat kritické oblasti, jako jsou zvedací oka, rohy, příruby a otvory.
Jak lze zabránit úniku oleje v korozivním prostředí?
Prevence úniku začíná přístupným návrhem spoje, kvalifikovanými svařovacími postupy, řízeným přívodem tepla a postupnou kontrolou. Důležitá je také rovinnost příruby, stlačení těsnění a vyrovnání potrubí. Po výrobě by měla dokončená nádrž podstoupit řízenou zkoušku těsnosti v rámci svých ověřených konstrukčních limitů.
Jaký je rozdíl mezi antikorozní ochranou C3, C4 a C5?
C3, C4 a C5 popisují zvyšující se úrovně atmosférické korozivnosti. Pomáhají definovat požadovanou přípravu povrchu, základní nátěr, mezinátěr, vrchní nátěr a kontrolní plán. Ve specifikaci nátěru by měl být uveden celý systém a požadovaná tloušťka suchého{5}} filmu, nikoli pouze požadavek na „barvu C5“.
Jak se liší pobřežní transformátorová nádrž od pouštní nádrže?
Pobřežní nádrž potřebuje silnou ochranu proti chloridům, utěsněné štěrbiny a odvodňovací detaily, které zabraňují stojaté vodě. Pouštní nádrž vyžaduje UV-nátěry odolné proti UV záření, chráněné průduchy a uspořádání, které snižuje hromadění prachu. Oba mohou používat podobné ocelové konstrukce, ale jejich povrchová-ochrana a priority údržby se liší.
Jaké testy by měly být provedeny před dodáním nádrže s drsným prostředím-?
Testování by mělo zahrnovat kontrolu rozměrů, kontrolu svaru, kontrolovanou zkoušku těsnosti a kontrolu povlaku. Čistota povrchu, podmínky aplikace, suchá-tloušťka filmu a opravy poškozených-hran by měly být zdokumentovány. Zkušební tlak a doba výdrže musí odpovídat schválenému návrhu a specifikaci zákazníka.
Jaké informace jsou potřebné pro nabídku zakázkové nádrže transformátorového oleje?
Uveďte výkres nádrže, jmenovitý výkon transformátoru, požadavky na materiál, provozní tlak a vakuum, teplotní rozsah, kategorii koroze, údaje o větru a seismickém záření, specifikaci povlaku, požadované množství a místo určení. Jasné projektové vstupy umožňují výrobci identifikovat technická rizika ještě před výrobou.
